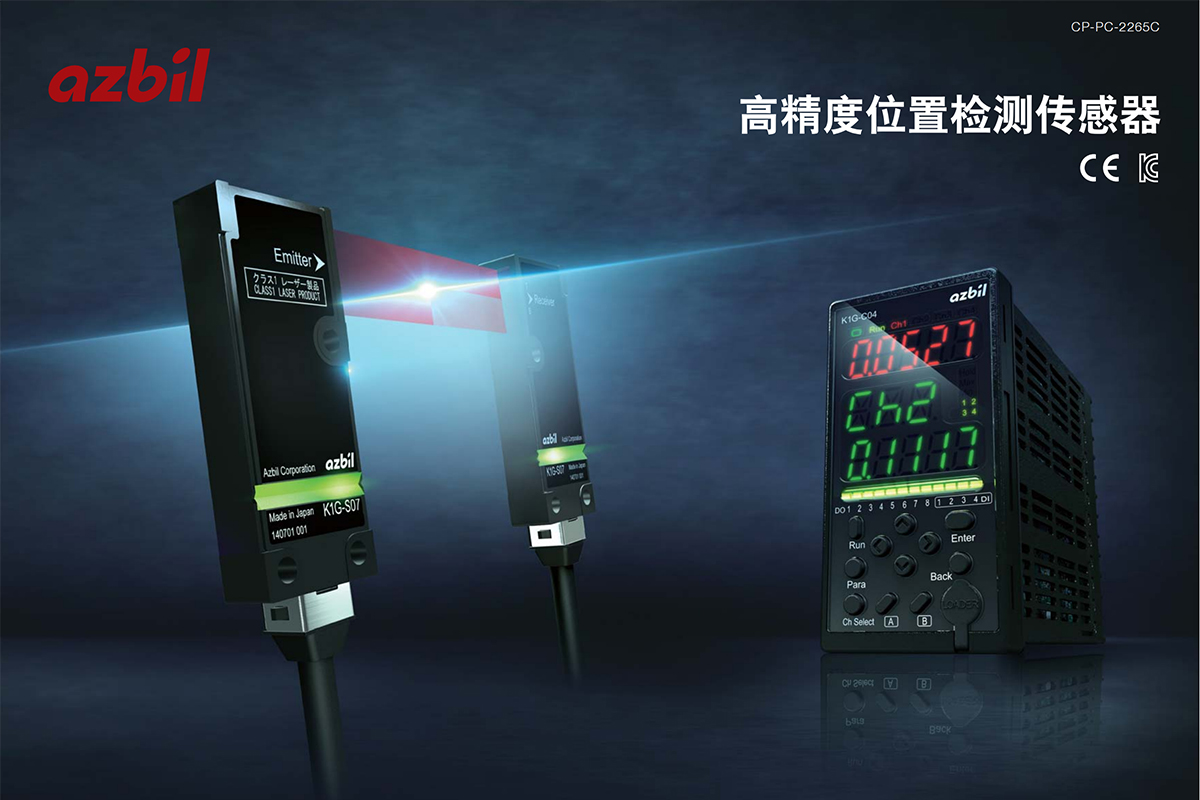

山武（AZBIL）K1G-S07是一款高精度位置检测传感器，采用平行激光束与CMOS线性图像传感器的组合技术，专为工业自动化中的精密检测需求设计。以下是其主要产品特点和技术规格：

1. 核心技术

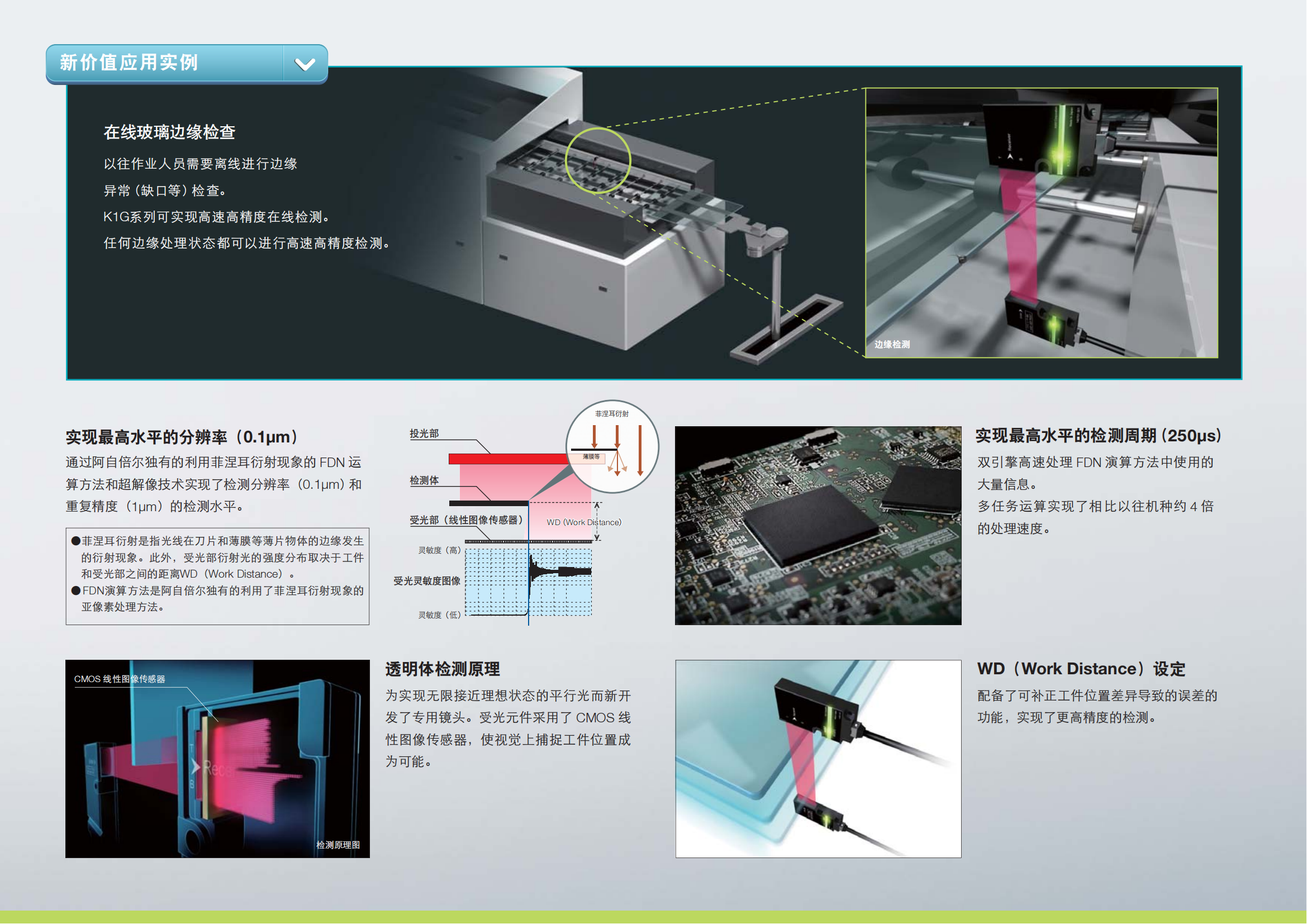

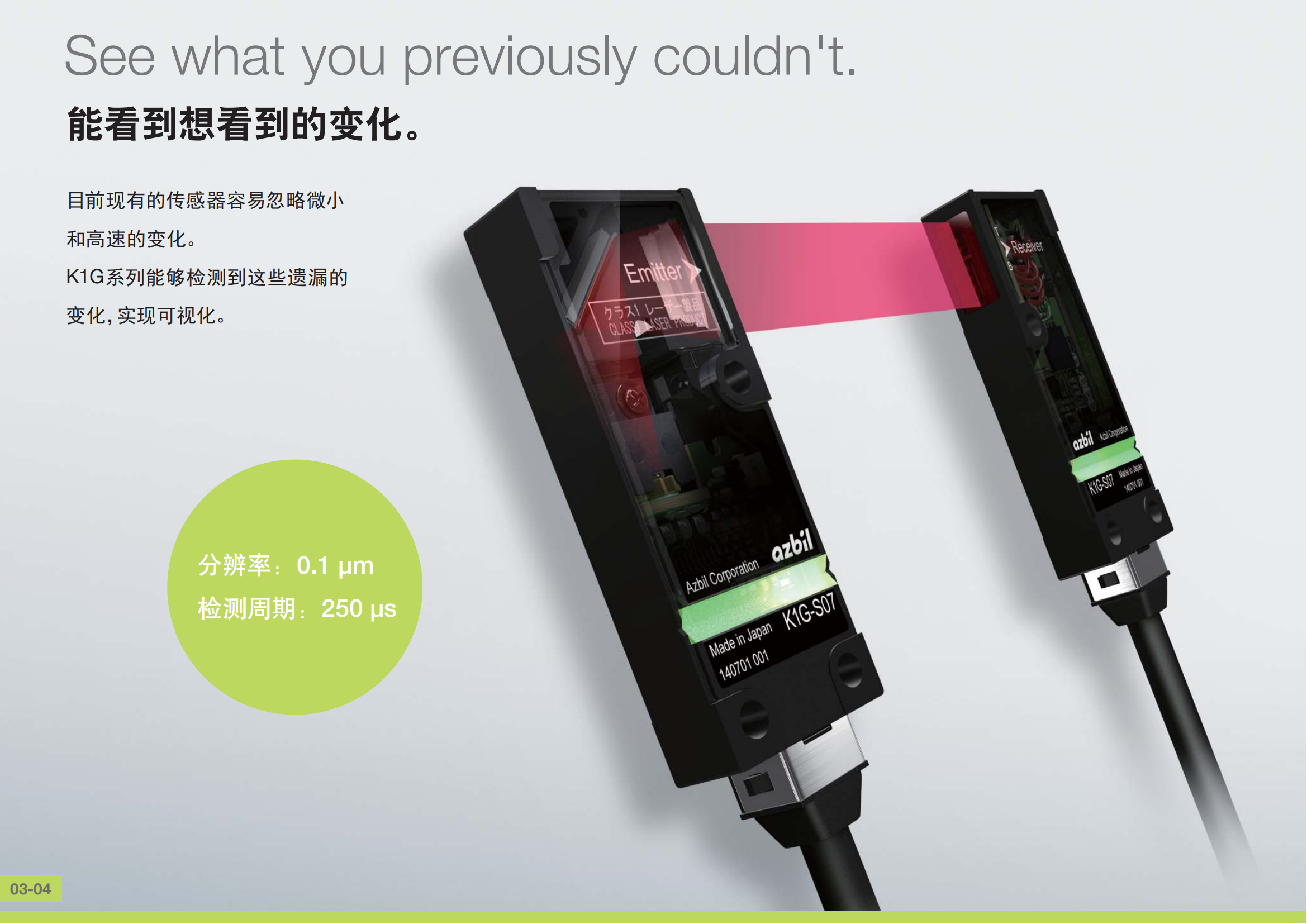

CMOS线性图像传感器：内置高灵敏度CMOS线性图像传感器，可实现高精度、高速的位置检测，分辨率高达0.1μm，检测周期仅为250μs。

平行激光束：采用红色半导体激光（峰值波长650nm，JIS Class1），确保高精度工件位置检测，能捕捉传统传感器难以检测的微小变化。

2. 产品特点

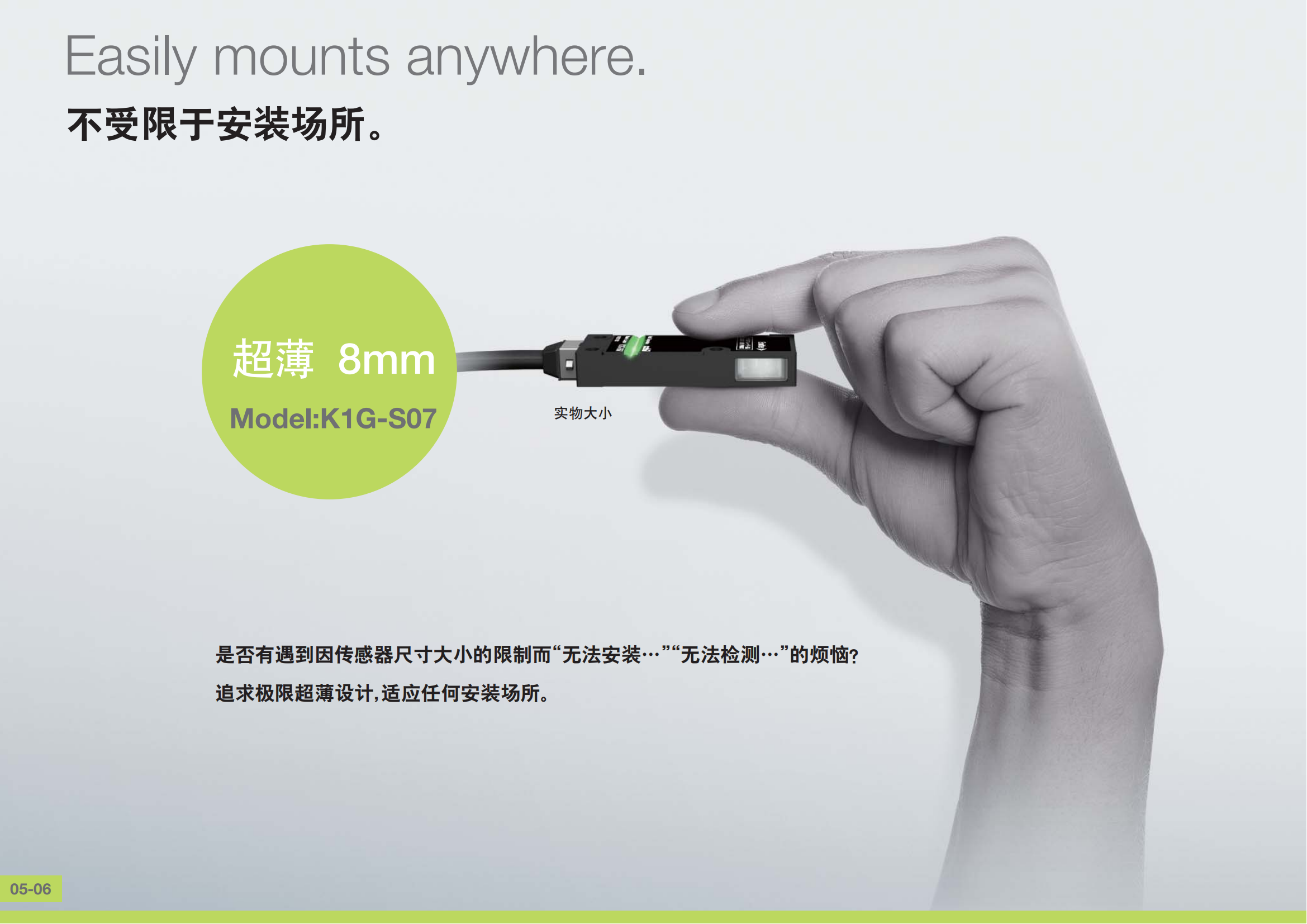

超薄紧凑设计：传感器厚度仅8mm，适用于空间受限的安装环境。

高精度检测：重复精度±1μm以下，移动0.5mm时误差控制在±20μm以内。

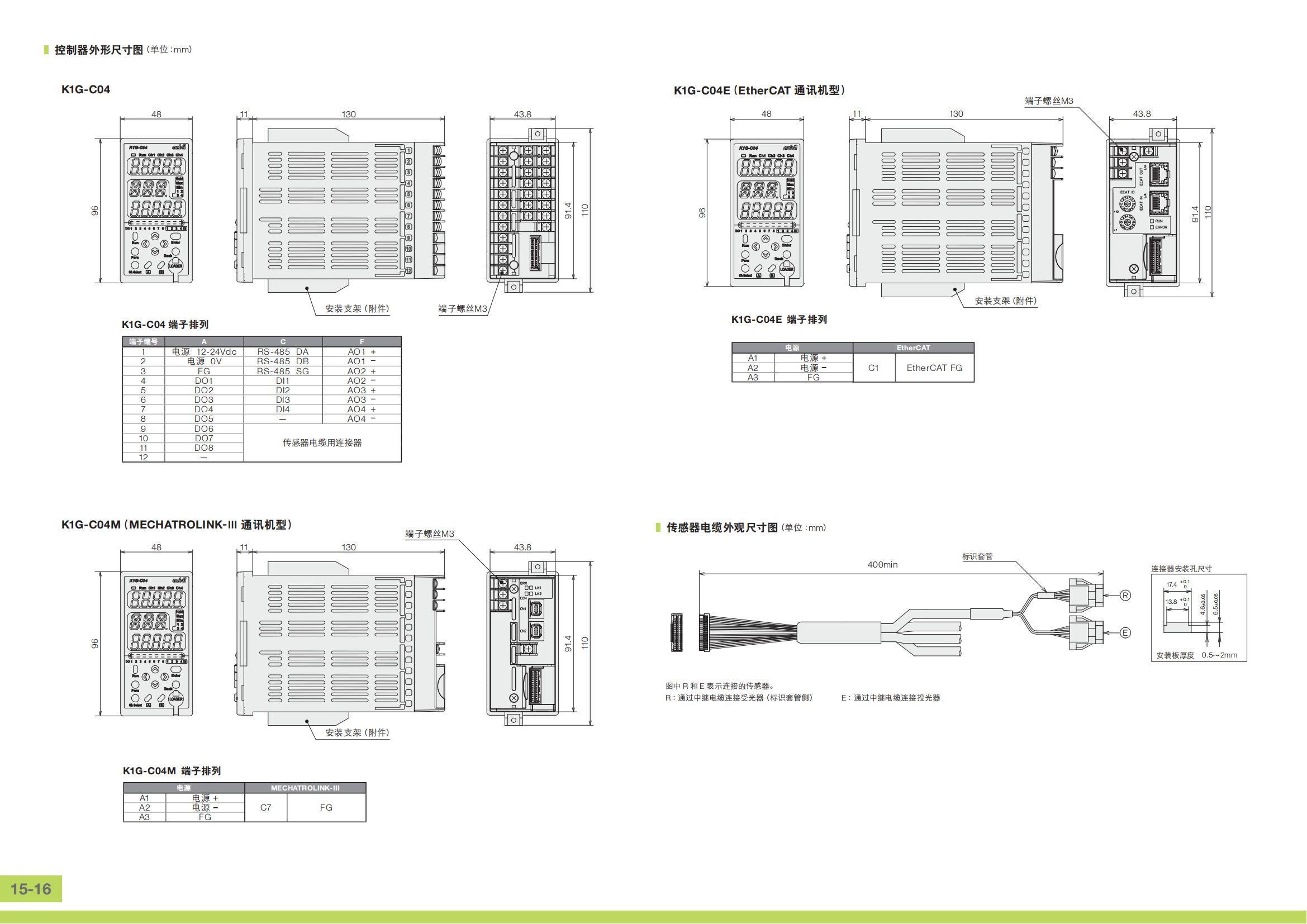

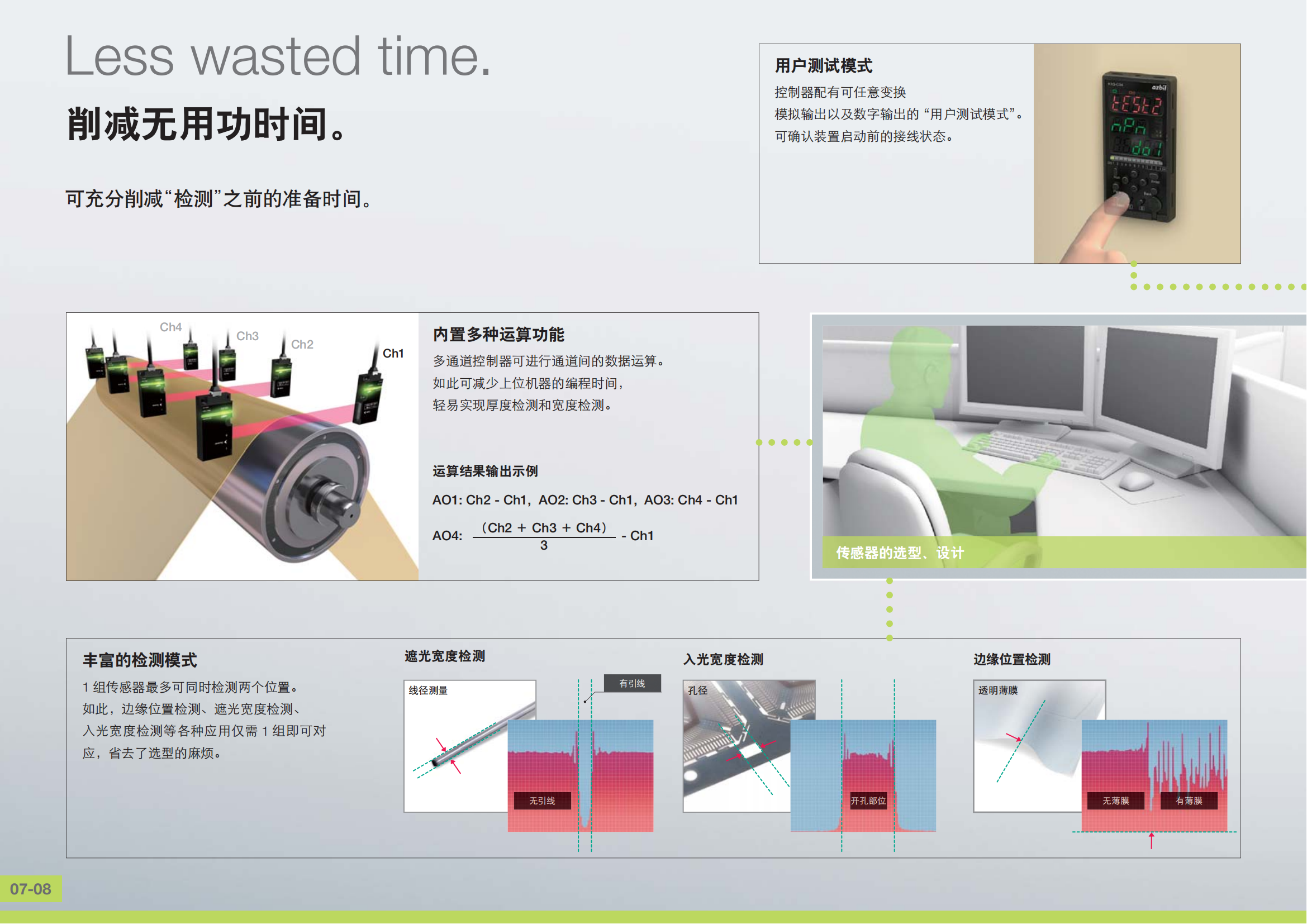

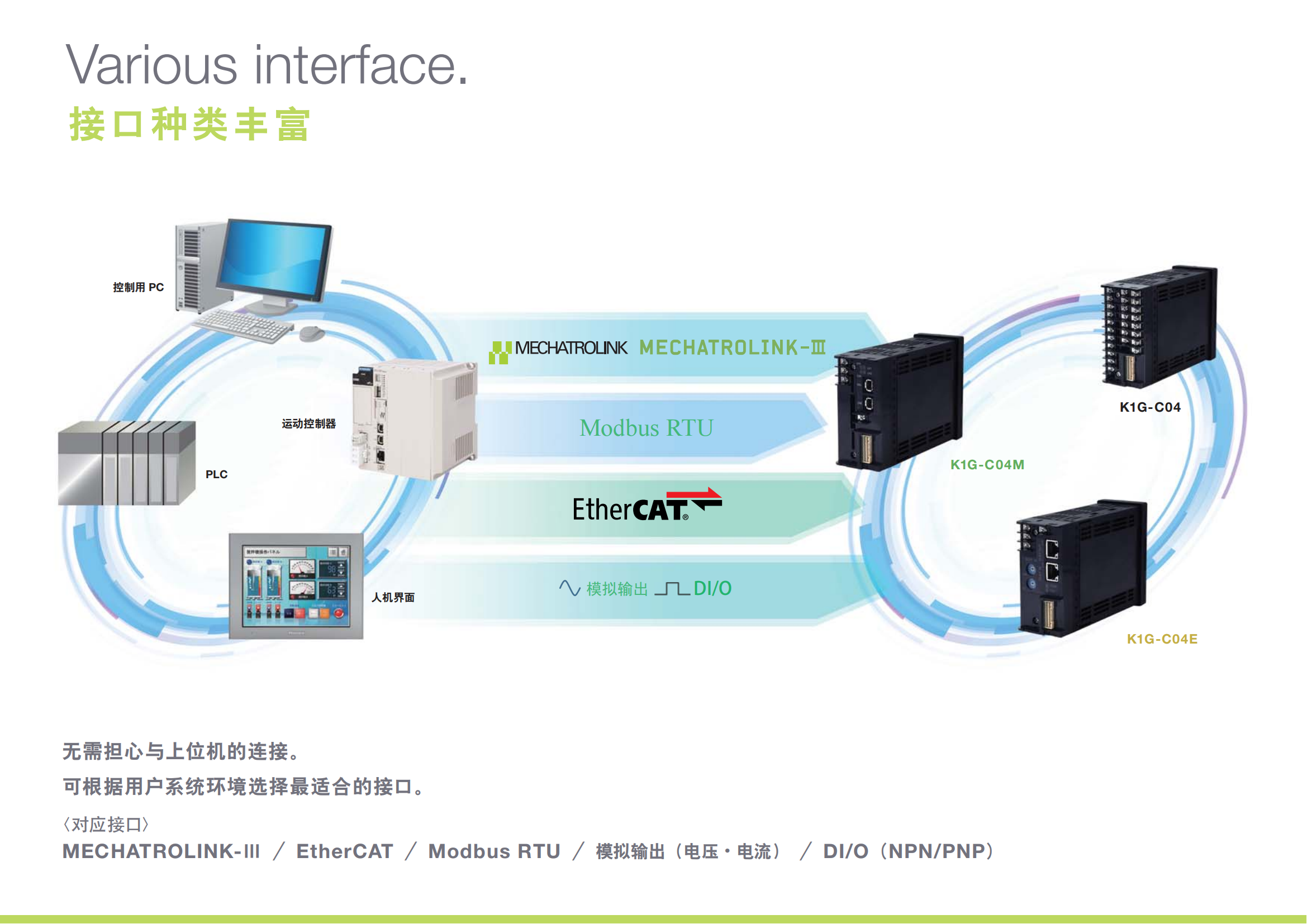

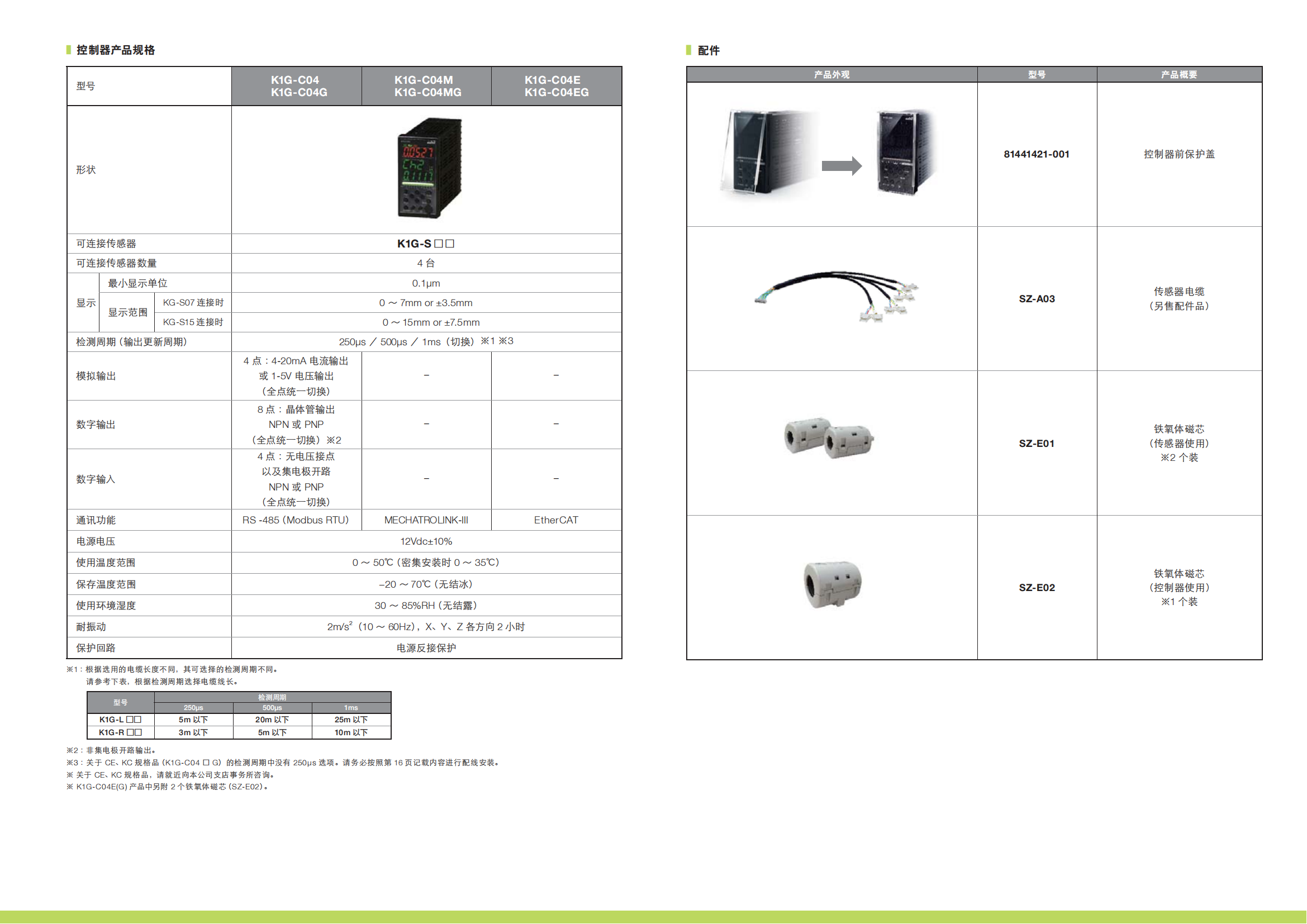

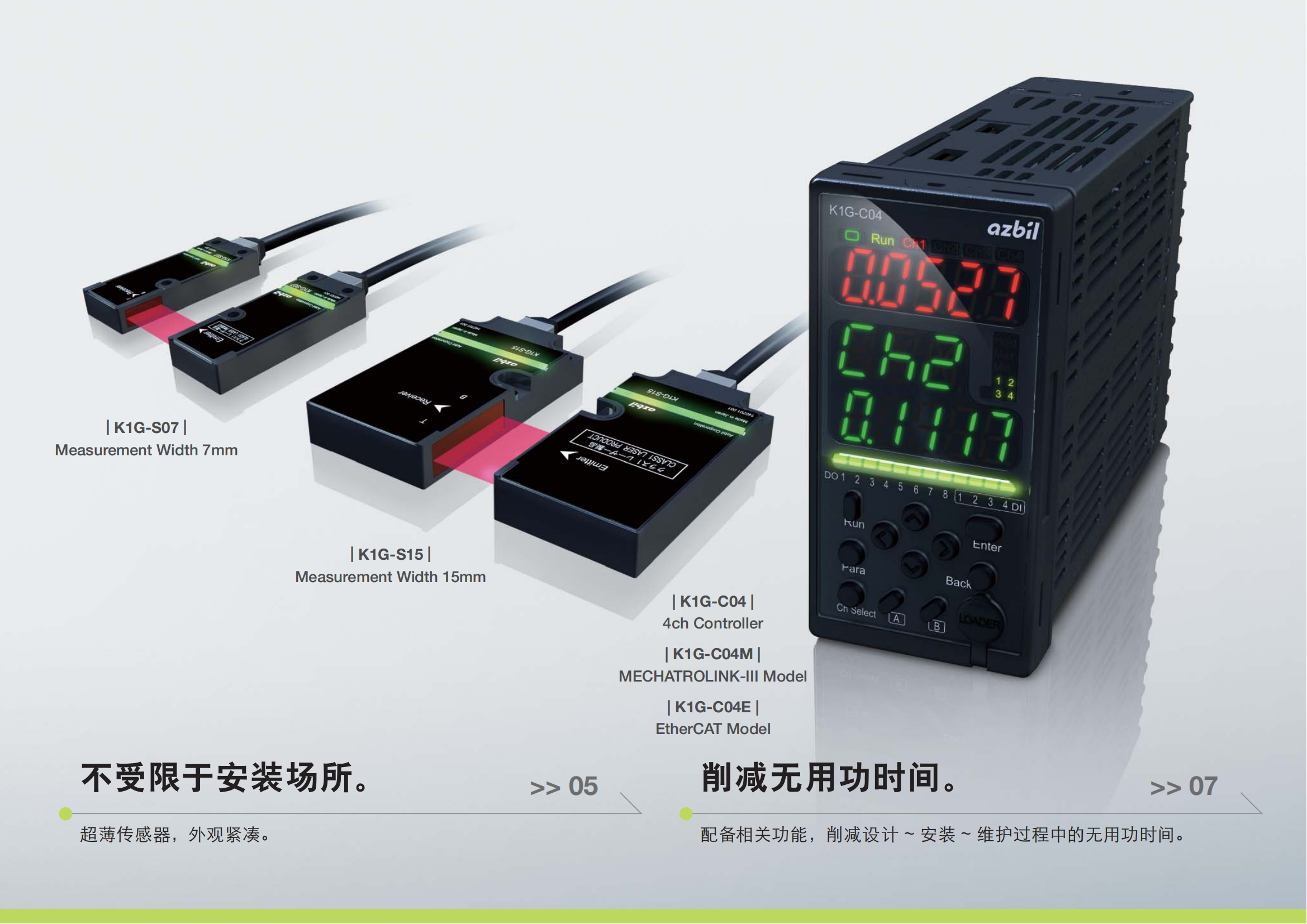

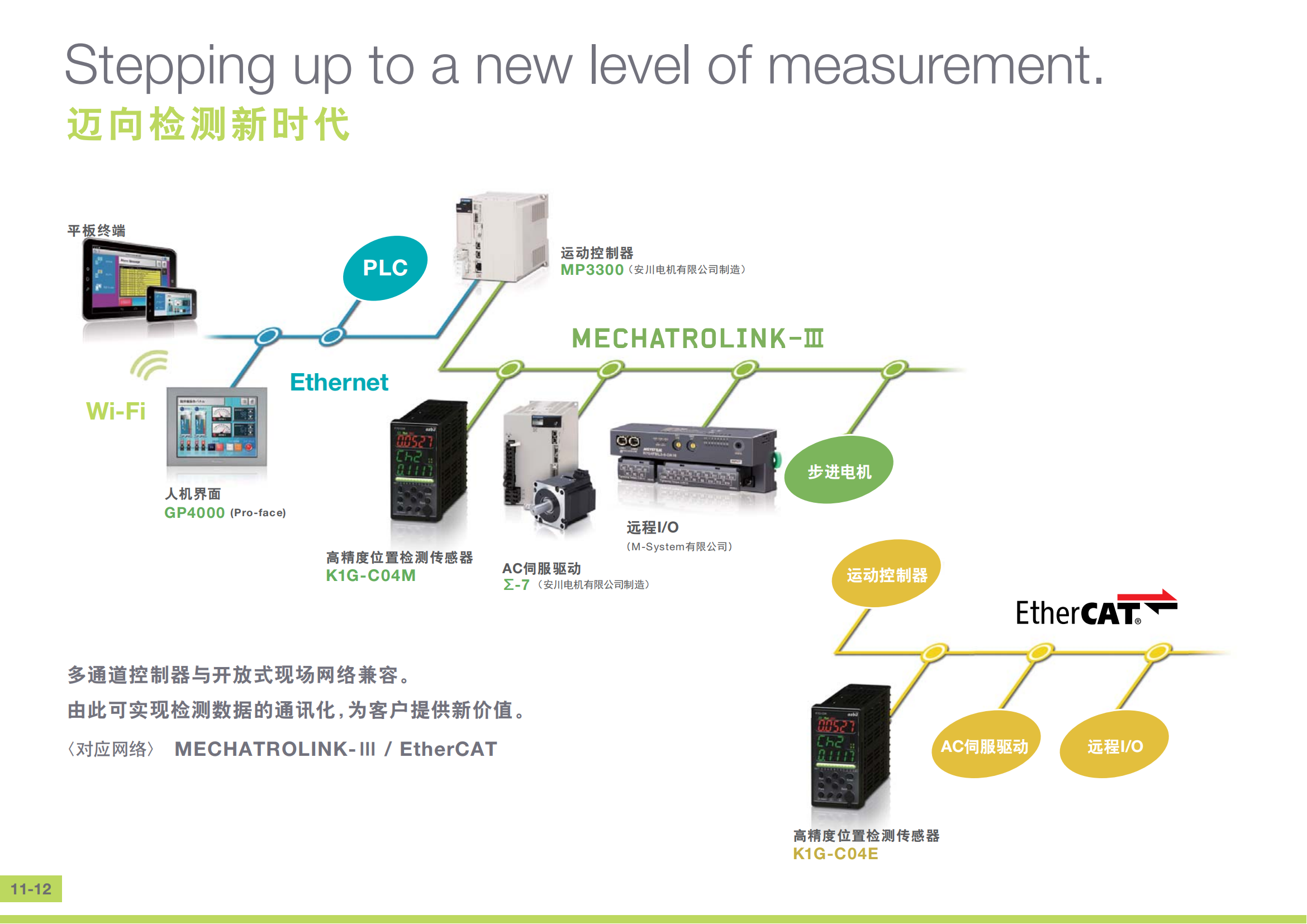

多通道控制器支持：可与K1G-C04等多通道控制器配合使用，一台控制器最多可连接4组传感器，并支持混合使用不同型号。

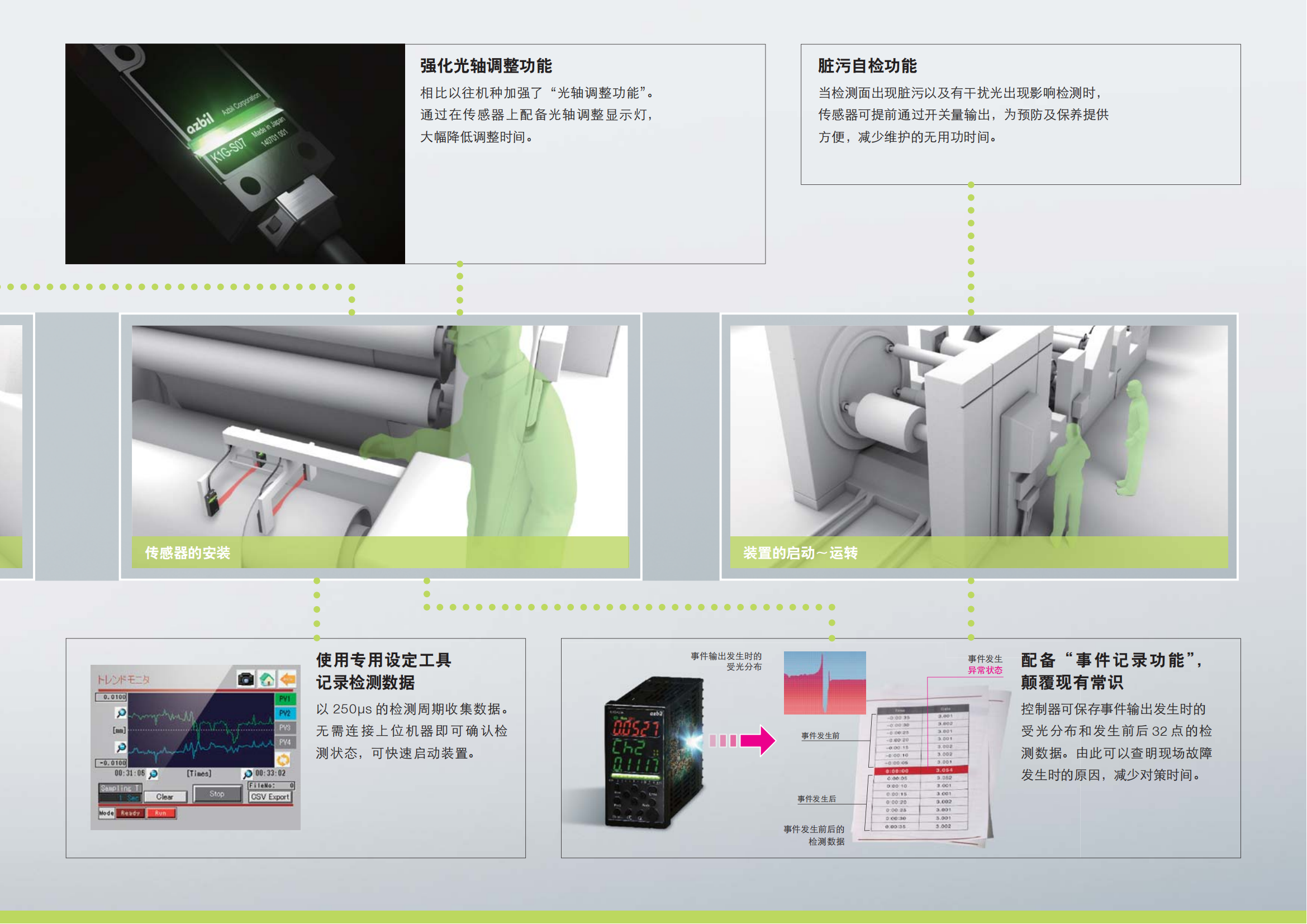

强化光轴调整与脏污自检：具备光轴调整优化功能，并能自动检测光学窗口的污染情况。

3. 应用场景

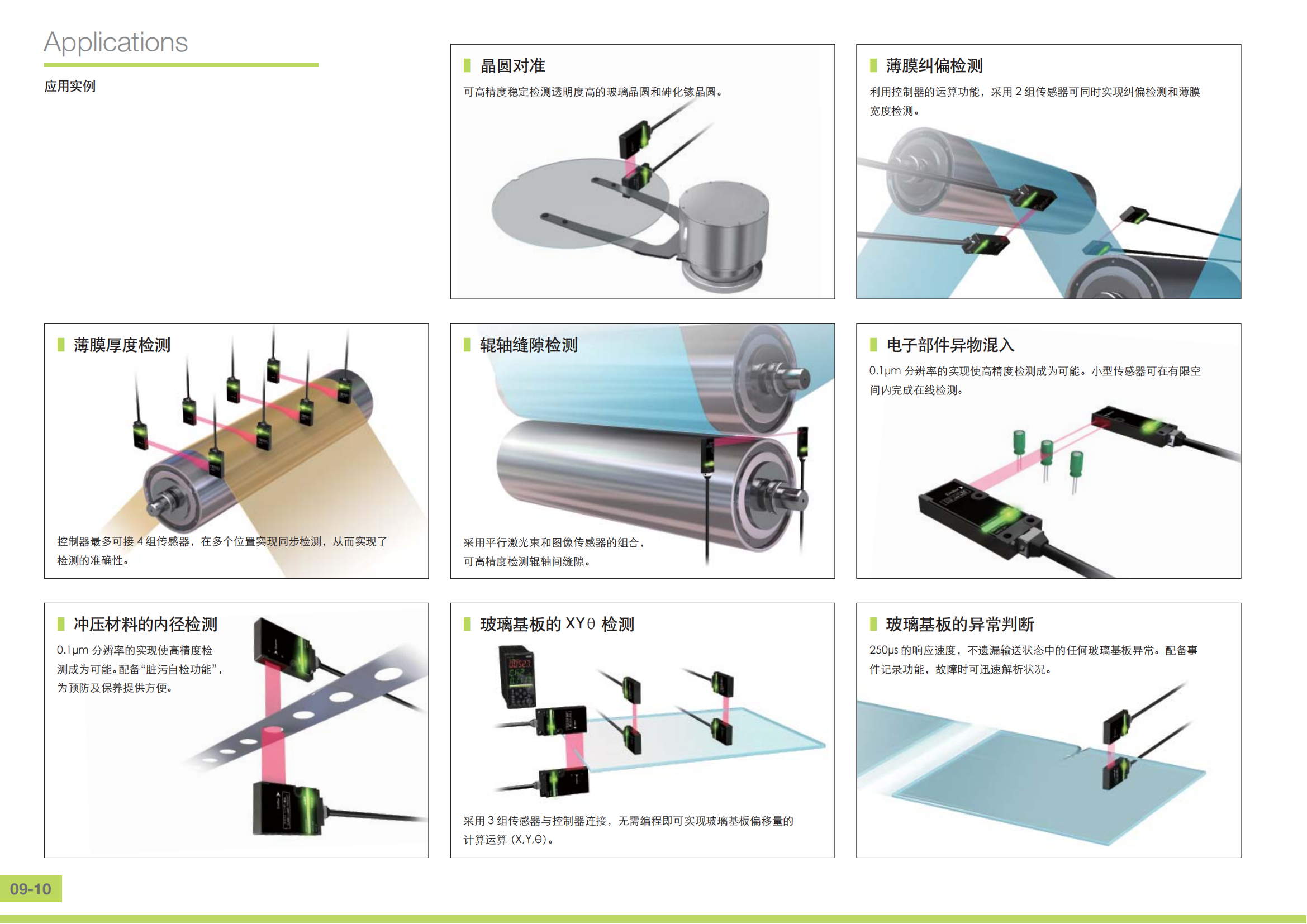

适用于纠偏系统、薄膜厚度测量、高精度定位等工业自动化场景。

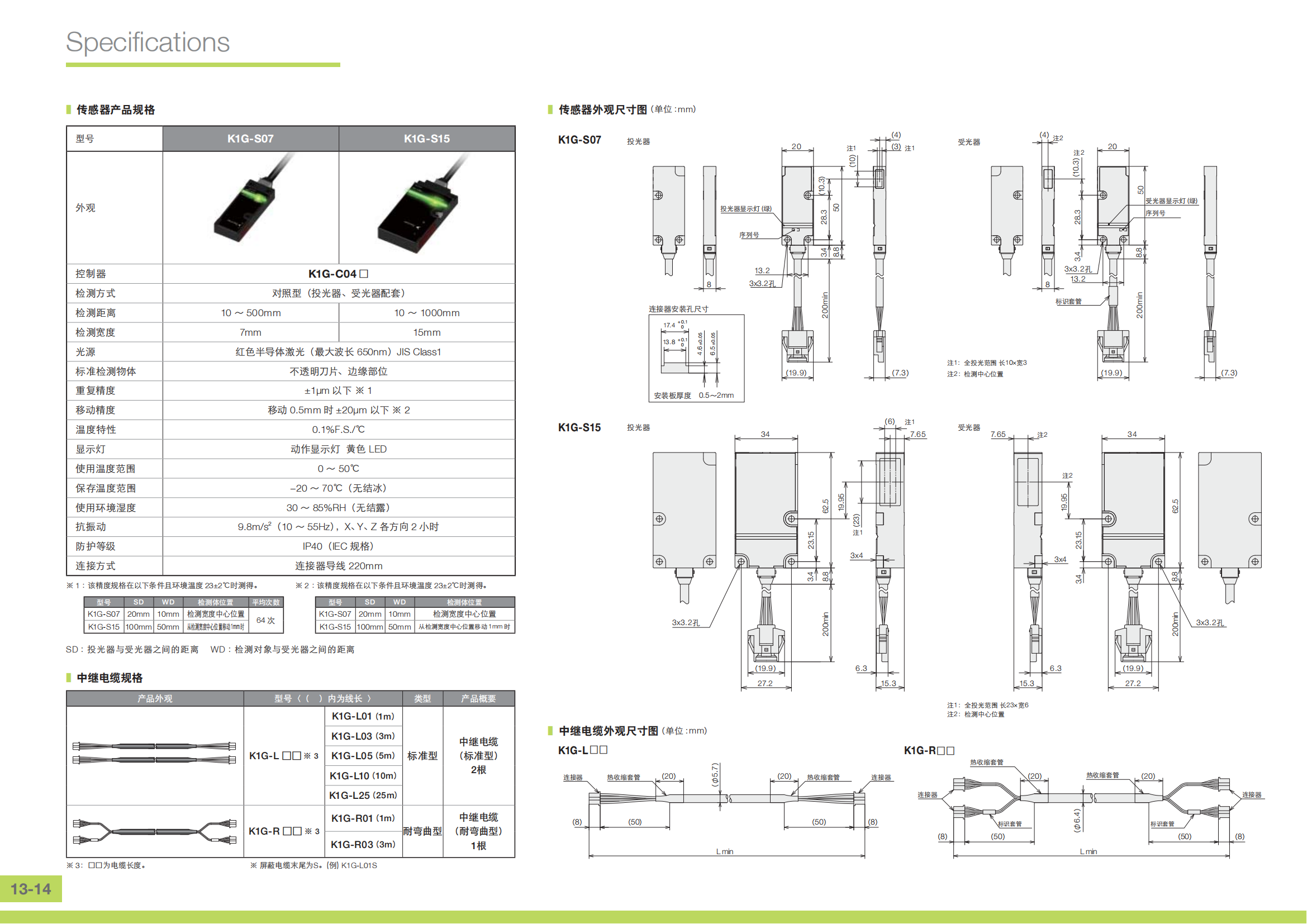

检测方式为透过型，标准检测物体为不透明刃状边缘，检测距离10~500mm，检测幅宽7mm。

4.环境适应性

工作温度范围：0~50℃，存储温度：-20~70℃（无结冰）。

防护等级IP40，适用于一般工业环境
